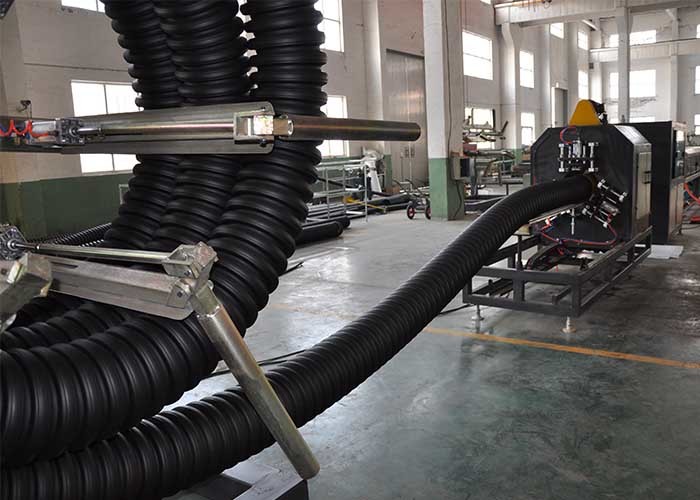

200mm gewölbte Kabel-Schutz-Rohr-Verdrängungs-Linie

Gewölbte Kabel-Schutz-Rohr-Verdrängungs-Linie 50mm-200mm mit Extruder SJ90/33



Fertigungsstraße-Liste

Nein.	Name u. Modell		Quantität
01	Einzelner Schraubenzieher SJ90x30		1 Satz
02	Formen	50mm sterben Hauptformblock	7 Sätze
		63mm sterben Hauptformblock
		75mm sterben Hauptformblock
		90mm sterben Hauptformblock
		110mm sterben Hauptformblock
		160mm sterben Hauptformblock
		200mm sterben Hauptformblock
03	Bilden-Maschine SBCJ-200		1 Satz
04	Schneidemaschine STG-200		1 Satz
05	Umwerfen der Klammer		1 Satz
06	Plc-Kontrollsystem		1 Satz

Ausführliche technische Informationen

1,0 einzelner Schraubenzieher SJ 90x30

--Fassschraube Härte der Schraube HV>740

--Materielle Härte 38CrMoAlA des Fasses HV>940

--Nitrierungsbehandlung

--Tiefe von Fassnitrierung 0,4--0.7mm

--Tiefe von Schraubennitrierung 0.3-0.6mm

--Durchmesser von Schraube 90mm

--L: ︰ 1 D 30

Heating& Abkühlen

--Zonen x 4.5kw der Fassheizzone 5

--Zonen x 0.18kw der Fasskühlzone 5

--Energie des Fasses 23kw erhitzend

Fahren

--Wechselstrommotor 150-1500 r.p.m 75kw

--Konverter Fuji

--Rad-Kastengangfahren

--Gang materielles 20CrMnTi

--Gang-Art schraubenartiger Gang

--Max. Output 260kg/h

1,1 Selbst-Fütterungssystem

--Selbsttrockner 1pcs

--Materieller Selbst-Lader 1pcs

2,0 Formen

2,1 sterben Kopf

--Spezifikation: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Sterben Struktur-Spirale

--Materielle Nitrierung des Cr 40 u. Löschen

2,2 Form-Block

--Aluminiumlegierung der materiellen hohen Qualität

--Quantität 35 Paare

--Abkühlende Art Luftkühlung

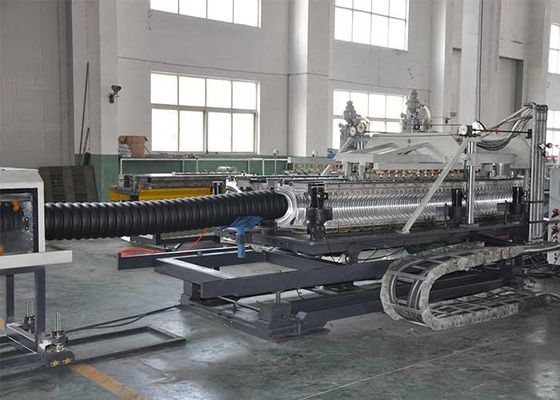

3,0 Bilden-Maschine SBCJ-200

--Länge des Chain des Moduls 4620 Millimeter

--Quantität Paare des Moduls 35 (Aluminiumform)

--Inverter 1pcs

--Spitzen- u. unterer InphasenAntriebsmotor 3.7kw

--Kühlbetrieb-Luftkühlung

--Druck von Modulkühlkanälen 1.8MPa

--Zentrale Höhe (Millimeter) 1050mm (justierbar)

--Modul Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 Millimeter

--Selbst-Schmieren von Sätzen des Systems 1

--Kühlwassertemperatur 8-20℃

--Max. Wasserverbrauch 1,5 cum/h

--Max. horizontale Anpassung ±50 Millimeter

--Anpassung Max. Upright 100 Millimeter

--Gewicht der Maschine 3000kg

4,0 Schneidemaschine STG-200

--Rohrdurchmesser Identifikation Φ50-Φ200mm

--Festklemmen „der halben“ Klammer durch Zylinder

--Festklemmen pneumatisch

--Schnitt an der örtlich festgelegten Länge: Die Formung der Maschine zählt die Länge des Rohres und erteilt den Schnittauftrag.

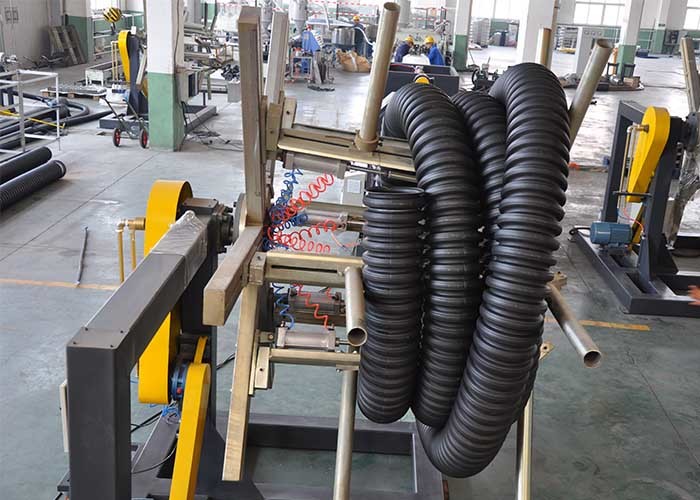

5,0 Umwerfen der Klammer

--Länge 6000mm

6,0 PLC-Kontrollsystem

--Temperaturüberwachung

--Kontaktgeber (Siemens)

--Englisches Menü

--Menschliche Maschinenschnittstelle 10,4 1set (Siemens)

--Plc-System 1set (Siemens) der neuen Generation

--Touch Screen, Mensch-Maschinendialog
