Herkunftsort: | China |
Markenname: | SD Huasu Brand |
Zertifizierung: | CE, ISO9001:2008, UL, QS, GMP |
Modellnummer: | SD HUASU |
Min Bestellmenge: | 1 Satz |
---|---|
Verpackung Informationen: | Standardpaket |
Lieferzeit: | 30 Werktage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 50 Sätze/Monat |
einzelner Schraubenzieher: | SJ30×25 | Formen: | 1 Satz |
---|---|---|---|
Vakuumkalibrierungs-Wasserkühlungsbehälter: | SGZL-63 | Spraywasserbehälter: | SGPL-63 |
Strecken-wegmaschine: | SDQ-63 | Schneidemaschine: | SGQG-63 |
Markieren: | Verlegte HDPE Rohr-Verdrängungs-Linie,20mm HDPE Rohr-Verdrängungs-Linie,HDPE 220kg/H Rohr-Verdrängungs-Linie |
Allgemeine Informationen
Durchmesser (Millimeter) | 20 | 25 | 32 | 40 | 50 | 63 |
Druckgrad |
Standort | Werkstatt |
Stromversorgung | Kein gefährlicher Bereich, kein Energieendbereich |
Feuchtigkeitsgrad | ≤95% |
Temperatur | 0-36℃ |
Energie | 380 V x 50 Phase Hz x 3 (entsprechend Kundenanforderung) |
Gesamtleistung | 140kw, Energieverbrauch ist über 85kw |
Kühlwasser | Wiederverwertung des Wassers. ≤20℃, ≥0.3Mpa, ~15M-³ /h |
Druckluft | 0.3m3/min, >1.2Mpa |
Entwurfsmaß | 42m×2.2m×2.5m |
Extruder | Motor | Max. Output | Anmerkung |
SJ65/33 | 75kw | 220kg/h | Verdrängung für Rohr |
SJ30/25 | 2.2kw | 10kg/h | Verdrängung für Kennzeichen |
1. Die Ausgabeleistung schwankt mit den Materialien und den Betriebsbedingungen.
2. Leitungsgeschwindigkeit: Entsprechend der Stärke, dem Rohrstandard und -Betriebsbedingung.
3. Betätigungsrichtung: Von rechts nach links.
4. Die Farbe der Linie: HUASU-Standardfarbe.
5. Bleibt das Recht, die Spezifikation der Linie zu verbessern, wenn es irgendeinen Kunden der Änderung in der Zukunft wird nicht informiert gibt.
Ausführliche technische Informationen
Nein | Name | Modell | Menge | Anmerkung |
1,0 | Einzelner Schraubenzieher | SJ65×33 | 1 Satz | Verdrängung für Rohr |
Einzelner Schraubenzieher | SJ30×25 | 1 Satz | Verdrängung für Kennzeichen | |
2,0 | Formen | 1 Satz | ||
3,0
|
Vakuumkalibrierungs-Wasserkühlungsbehälter | SGZL-63 | 1 Satz | 3000mm |
Vakuumkalibrierungs-Wasserkühlungsbehälter | SGZL-63 | 1 Satz | 6000mm | |
4,0 | Spraywasserbehälter | SGPL-63 | 2 Sätze | |
5,0 | Strecken-wegmaschine | SDQ-63 | 1 Satz | |
6,0 | Schneidemaschine | SGQG-63 | 1 Satz | |
7,0 | Fallklammer | 1 Satz | ||
8,0 | Kontrollsystem | 1 Satz |
1,1 einzelner Schraubenzieher SJ30×25
--Schraubenhärte der Schraube HV>740
--Fasshärte des Fasses HV>940
--Materielles 38CrMoALA, Nitrierungsbehandlung
--Fassnitrierungstiefe 0.5~0.7mm
--Schraubennitrierungstiefe 0.4~0.6mm
--Gekerbtes Fass mit wassergekühlter Zwangsernährung
--Schraubendurchmesser 30mm
--L: D-25:1
Heizung u. Abkühlen
--× 1kw Zonen der Fassheizzone 3
--Fassenergie 3kw
Fahren
--Wechselstrommotor 2.2kw
--Planetarischer kreisähnlicher Reduzierer des Reduzierers
--Trichter-materieller Edelstahltrichter
2,0 Formen
--Spezifikation Φ20-63mm
--Gewundener aufgeteilter Strukturentwurf der Struktur
--Materielles Schmieden des Cr-40 und mildern Behandlung
--Heizmethode Edelstahlheizungsring
--Heizkraft 12kw
2,1/sterben, Kern,/Bearbeitenärmel
--Wasserfilm-Bearbeitenärmel
--Materielles Kupfer
--Spezifikation Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

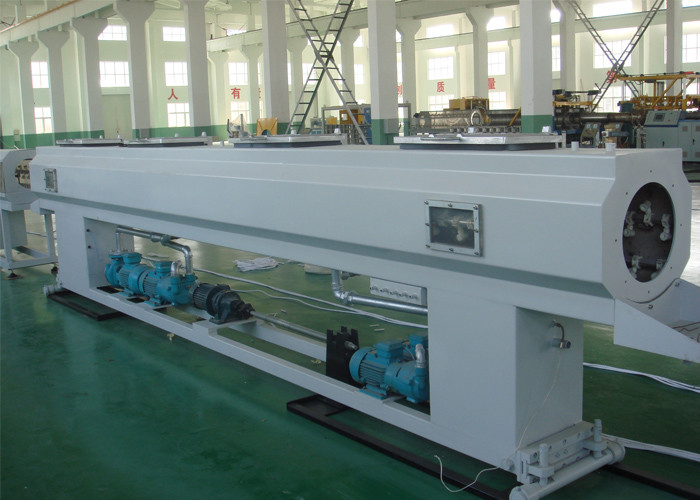

3,0 Vakuumkalibrierungs-Wasserkühlung SGZL-63
--Anwendbare Rohrstrecke Φ20-63mm
--Edelstahlplattensprühfarbe des Kabinetts materielle
--Vakuumkastenlänge 3000mm
--Vakuumpumpe 3KW
--Wasserpumpe 2.2KW
--Maximales Vakuum -0.06MPa
--Edelstahlfilter
--Sprühen Sie PC-Edelstahl des Rohres 4
--Düse ABS
--Automatisches Kontrollsystem der Wassertemperatur und des Wasserspiegeles
--Hängende Art des elektrischen Schaltkastens
--Dreidimensionales justierbares Kabinett
--Vorwärts sich bewegen und rückwärtiger Motor 0.75KW
--Höhe, horizontale manuelle Steuerung
--Front und hinterer Bewegungsabstand des Kastens 900mm
--Linker und rechter Anpassungsabstand des Kastens ±50mm
--Auf und ab Anpassungsabstand des Kastens ±50mm
--Grundschienenvierkantstahlrohr mit Malerei
3,1 Vakuumkalibrierungs-Wasserkühlung SGZL-63
--Anwendbare Rohrstrecke Φ20-63mm
--Edelstahlplattensprühfarbe des Kabinetts materielle
--Vakuumkastenlänge 6000mm
--Vakuumpumpe 4KW
--Wasserpumpe 4KW
--Maximales Vakuum -0.06MPa
--Edelstahlfilter
--Sprühen Sie PC-Edelstahl des Rohres 4
--Düse ABS
--Automatisches Kontrollsystem der Wassertemperatur und des Wasserspiegeles
--Hängende Art des elektrischen Schaltkastens
--Die Höhe des Kabinetts kann von links nach rechts justiert werden
--Auf und ab Anpassungsabstand des Kastens ±50mm

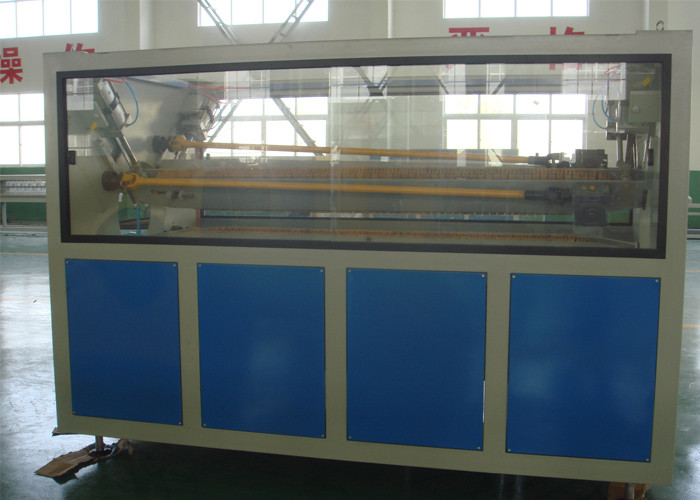

4,0 Spraywasserbehälter SGPL-63
--Behälterkörperedelstahl
--Wasserpumpe 4KW
--Länge 6000mm
--Sprührohr 4 Stücke Edelstahl
--Düse ABS
--Höhe justierbar
--Auf und ab Anpassungsabstand des Kastens ±50mm
5,0 Strecken-wegmaschine SDQ-63
--Art Zwei pedrails
--Gummiblockmaterialweicher elastischer V-förmiger Gummiblock
--Die Rohrform festklemmen pneumatisch
--Festklemmen von Rohrlänge 2200mm
--Antriebsleistungsstärke 3kw Frequenzumsetzungs-Geschwindigkeitsregelung
--Schleppen-weg der Spannung (maximal). 3KN
--Schleppen von Geschwindigkeit 3-30m/min

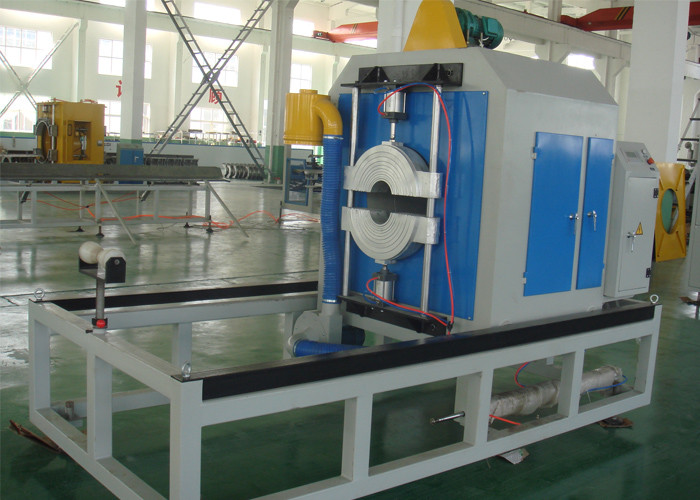

6,0 Schneidemaschine SGQG-63
--Einsatzbereich Φ20~Φ63mm
--Festklemmen von Methode Pneumatisches Festklemmen
--Materielles Legierungsblatt des Blattes
--Schnitt des Formkreisausschnitts
--Arbeitsgeschwindigkeit 0.3-5 M/min
--Effektive Hublänge 1500mm
--Revolutionsleistungsstärke 1.1kw
7,0 Fallklammer STF-6000
--Entleerung von Rohrlänge 6000mm
--Klappenmaterial Edelstahlpolieren
--Pneumatische Steuerung, automatischer Fall mit örtlich festgelegter Länge
8,0 Kontrollsystem
--Temperaturüberwachung Omron
--Inverter ABB
--Kontaktgeber Siemens
