Produktdetails:
Herkunftsort: CHINA
Markenname: SD HUASU
Zertifizierung: ISO
Modellnummer: SBG 250
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Verpackung Informationen: Standardpaket
Lieferzeit: 30 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 50 Sätze/Monat
Kontakt
Ausführliche Produkt-Beschreibung
Rohrdurchmesser: Od 90-315 Millimeter Extruder: SJ 90/30
Ertrag: 120-260kg/h Wechselstrommotor: 75kw
Inverter: ABB Fütterungssystem: Selbst
Gesamtleistung: 120kw
Markieren:

gerunzelte 260kg/H leiten die Formung der Maschine

,

Einzelnes Wand-Rohr

,

das Maschine bildet

Rohr-Verdrängungs-Linie der allgemeinen einzelnen Wand-260kg/H runzelte gewölbte das Rohr, das Maschine bildet

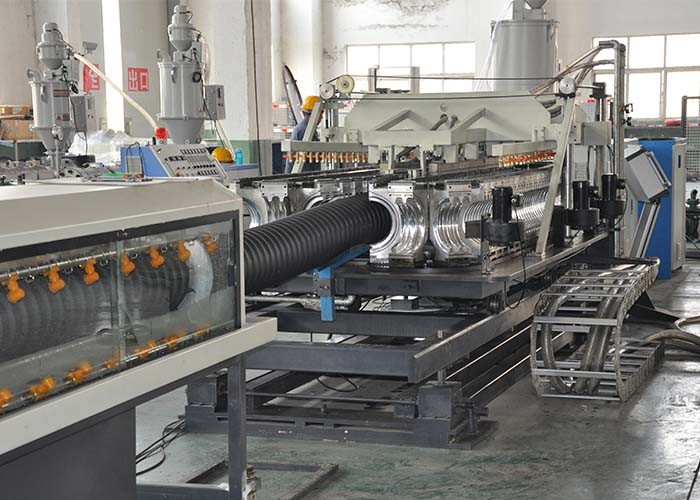

  • Das gewellte Rohr, das Maschine bildet, hat Struktur geschlossen, und wir können die Vakuumformung auch zur Verfügung stellen. Formbewegung in einem geschlossenen und integral in einem Tunnel hin und her bilden. Tunnel zu bilden ist Sandwichentwurf und die Form forcely abkühlen, indem sie das Wasser abkühlt. Gestaltungsstreifen wird vom Karbidstahl gemacht, also ist er korrosionsbeständig.

    wurde gewölbte Rohrmaschine der Einzel-Wand durch Shandong Huasu entwickelt. Sie nimmt Gänge an, um Module und Schablonen laufen zu lassen, um das verteilende Abkühlen des Wassers und die Luftkühlung der Produkte zu verwirklichen, die Hochgeschwindigkeitsformteil, sogar Furchung, glatte innere und äußere Rohrwand sicherstellt. Diese gewölbten Rohre werden besonders im Drahtleitungsrohr benutzt.

    Das gewölbte Rohr der einzelnen Wand sind auf den Gebieten des Selbstdrahtes, elektrische Faden-überschreitene Rohre, Stromkreis der Werkzeugmaschine, schützende Rohre Lampen weitverbreitet und Laternen verdrahten, Rohre der Klimaanlage und der Waschmaschine, etc.

  • Fertigungsstraße-Liste
Nein. Name u. Modell Quantität
01 Einzelner Schraubenzieher SJ90x30 1 Satz
02 Formen 50mm sterben Hauptformblock 7 Sätze
63mm sterben Hauptformblock
75mm sterben Hauptformblock
90mm sterben Hauptformblock
110mm sterben Hauptformblock
160mm sterben Hauptformblock
200mm sterben Hauptformblock
03 Bilden-Maschine SBCJ-200 1 Satz
04 Schneidemaschine STG-200 1 Satz
05 Umwerfen der Klammer 1 Satz
06 Plc-Kontrollsystem 1 Satz



  • Ausführliche technische Informationen

1,0 einzelner Schraubenzieher SJ 90x30

--Fassschraube Härte der Schraube HV>740

--Materielle Härte 38CrMoAlA des Fasses HV>940

--Nitrierungsbehandlung

--Tiefe von Fassnitrierung 0,4--0.7mm

--Tiefe von Schraubennitrierung 0.3-0.6mm

--Durchmesser von Schraube 90mm

--L: ︰ 1 D 30



Heating& Abkühlen

--Zonen x 4.5kw der Fassheizzone 5

--Zonen x 0.18kw der Fasskühlzone 5

--Energie des Fasses 23kw erhitzend

Fahren

--Wechselstrommotor 150-1500 r.p.m 75kw

--Konverter Fuji

--Rad-Kastengangfahren

--Gang materielles 20CrMnTi

--Gang-Art schraubenartiger Gang

--Max. Output 260kg/h

1,1 Selbst-Fütterungssystem

--Selbsttrockner 1pcs

--Materieller Selbst-Lader 1pcs



2,0 Formen

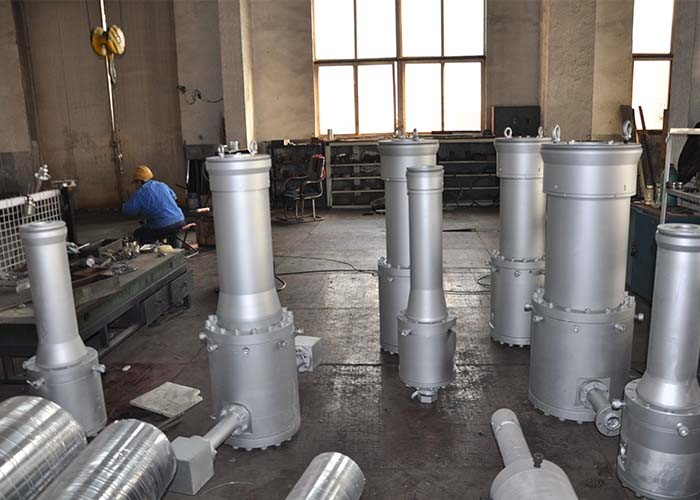

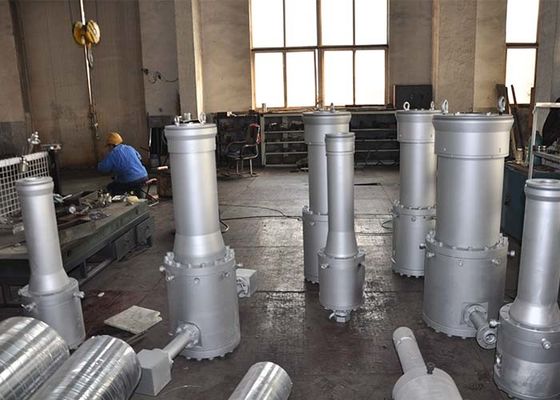

2,1 sterben Kopf

--Spezifikation: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Sterben Struktur-Spirale

--Materielle Nitrierung des Cr 40 u. Löschen

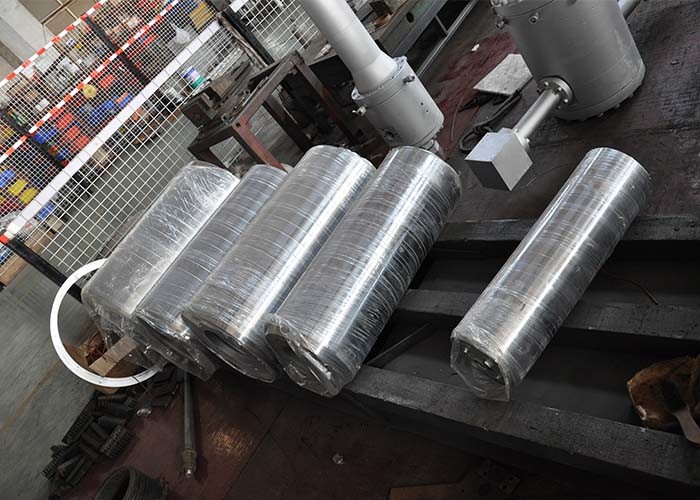

2,2 Form-Block

--Aluminiumlegierung der materiellen hohen Qualität

--Quantität 35 Paare

--Abkühlende Art Luftkühlung



3,0 Bilden-Maschine SBCJ-200

--Länge des Chain des Moduls 4620 Millimeter

--Quantität Paare des Moduls 35 (Aluminiumform)

--Inverter 1pcs

--Spitzen- u. unterer InphasenAntriebsmotor 3.7kw

--Kühlbetrieb-Luftkühlung

--Druck von Modulkühlkanälen 1.8MPa

--Zentrale Höhe (Millimeter) 1050mm (justierbar)

--Modul Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 Millimeter

--Selbst-Schmieren von Sätzen des Systems 1

--Kühlwassertemperatur 8-20℃

--Max. Wasserverbrauch 1,5 cum/h

--Max. horizontale Anpassung ±50 Millimeter

--Anpassung Max. Upright 100 Millimeter

--Gewicht der Maschine 3000kg



4,0 Schneidemaschine STG-200

--Rohrdurchmesser Identifikation Φ50-Φ200mm

--Festklemmen „der halben“ Klammer durch Zylinder

--Festklemmen pneumatisch

--Schnitt an der örtlich festgelegten Länge: Die Formung der Maschine zählt die Länge des Rohres und erteilt den Schnittauftrag.



5,0 Umwerfen der Klammer

--Länge 6000mm



6,0 PLC-Kontrollsystem

--Temperaturüberwachung

--Kontaktgeber (Siemens)

--Englisches Menü

--Menschliche Maschinenschnittstelle 10,4 1set (Siemens)

--Plc-System 1set (Siemens) der neuen Generation

--Touch Screen, Mensch-Maschinendialog
